| Các mô-đun | Chi tiết |
| Lôi |
-Cánh kính: 5m - Chiều cao: 9m - Trọng lượng: 14,5t - Net Buoyant: 10,5t -Cấu trúc: nhiều tủ - Vật liệu: PE, thép carbon, thép không gỉ |
| Hệ thống đậu |
- Độ sâu nước: > 5m - Anchor: khối xi măng và/hoặc neo đậu - Đốt tàu: Đốt tàu một điểm - Có thể điều chỉnh để phù hợp với các yêu cầu cụ thể của địa điểm bao gồm độ sâu nước sâu - Hệ thống đậu nhiều cũng có sẵn |
| Hệ thống điều khiển |
- PLC công nghiệp - hoặc bộ điều khiển của BA |
| LiDAR |
- LiDAR:DLiDAR(bên mặc định) ( Phiên bản ngoài khơi của Windcube; ZX 300M, Movelaser B300M) |
| Cung cấp điện |
- Công suất pin: tổng cộng 60kwh trong nhiều nhóm; - Máy tuabin gió: 2 × 350W; - Các tấm pin mặt trời: 1600W, nhiều nhóm; - pin nhiên liệu: 2x110W với nhiên liệu 224L ((không cần thiết) |
| Hệ thống định vị |
- AIS × 1 - Máy phản xạ radar × 2 Đèn dẫn đường phù hợp với IALA 1 × 1 Hỗ trợ đèn dẫn đường kép nhưng Cần đáp ứng yêu cầu của cơ quan địa phương |
| Hệ thống định vị |
- Hướng: 0-360° -Chính xác hướng: 0.09° (2m đường cơ bản) - Chọn vị trí chính xác: 0,5m (phẳng, chế độ SBAS) |
| Cảm biến chuyển động | Cảm biến GNSS-INS × 2 hoặc cảm biến GNSS-INS × 1 và cảm biến MRU × 1 |
| Hệ thống truyền thông |
- Các mô-đun SAT: Iridium SBD×1, các mô-đun dữ liệu SAT băng thông rộng khác (tùy chọn); - Mạng di động: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; Kết nối Ethernet cục bộ |
| Thu thập dữ liệu |
- PC công nghiệp kép -Giao diện: serial×6, Ethernet×2 |
|
Cảm biến thủy triết (không cần thiết) |
- Doppler hiện tại cảm biến - Cảm biến sóng và cảm biến độ sâu nước Cảm biến độ mặn và nhiệt độ nước |

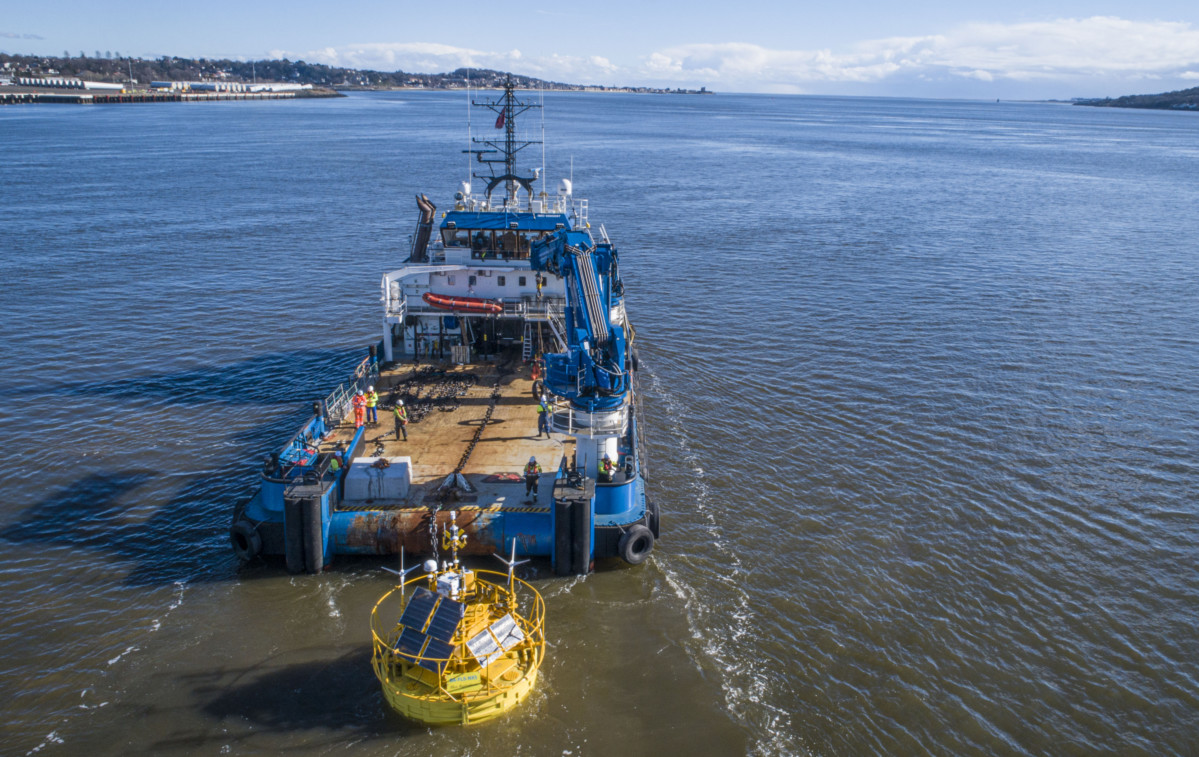

Với tần suất hoạt động của con người trong đại dương ngày càng tăng, việc bảo vệ động vật biển ngày càng trở nên quan trọng.Hệ thống LiDAR nổi của chúng tôi có thể được trang bị máy ghi âm phù hợp cho việc theo dõi chim biển / dơi và động vật có vú.
A.Chims Giám sát bằng máy ghi âm
Có nhiều cách để theo dõi chim trong động vật hoang dã, SONG METER SM4 ghi âm là một công nghiệp chứng minh tiêu chuẩn âm thanh ghi động vật hoang dã,được thiết kế đặc biệt để cung cấp các bản ghi âm âm chất lượng của chim và động vật giọng nói khác trong tự nhiên.
Máy ghi âm chim này cung cấp các bản ghi âm chất lượng cao với phát hiện tối đa và độ trung thực.SM4 có hai micrô thế hệ thứ hai tích hợp để tạo ra các bản ghi âm chất lượng cao của chim và động vật nói. Các micro tiếng ồn thấp có tỷ lệ tín hiệu- tiếng ồn vượt trội để bạn nắm bắt nhiều âm thanh động vật hoang dã quan trọng với bạn.Và thiết bị khá nhẹ và nhỏ để lắp đặt trên hệ thống LiDAR nổi..
Thông số kỹ thuật
| Công nghệ ghi âm | Các tập tin.wav PCM hai kênh, 16 bit hoặc các tập tin.w4v nén |
| Phạm vi ghi âm | 20Hz - 48kHz |
| Tỷ lệ mẫu |
Máy ghi hỗ trợ các tốc độ lấy mẫu sau đây trong các mẫu mỗi giây trên một hoặc hai kênh: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000 |
| Microphone tích hợp |
L Tính năng hướng: Tất cả các hướng l Độ nhạy: -35 dB +/- 4 dB ở 1 kHz (0 dB = 1 V/Pa) l Tỷ lệ tín hiệu/gọi tiếng ồn: 80 dB Typ. ở 1kHz (1 Pa, A network weighted) l Mức âm thanh đầu vào tối đa: 122 dB SPL Typ. |
| Khu vực bảo vệ môi trường | Hoàn toàn chống thời tiết |
| Nhiệt độ hoạt động | -4°F đến +185°F hoặc -20°C đến 85°C |
A.Theo dõi dơi với máy ghi siêu âm
SONG METER SM4BAT FS ghi siêu âm là công nghiệp dẫn đầu máy dò và ghi dơi. Nó được thiết kế đặc biệt để ghi lại chất lượng ghi dơi siêu âm.
Thông số kỹ thuật
| Công nghệ ghi âm |
Một kênh SM4BAT FS: tệp PCM.wav 16 bit hoặc tệp.w4v nén SM4BAT ZC: Đi qua đường không |
| Tỷ lệ mẫu |
Full-Spectrum, một kênh; 192kHz, 256kHz, 384kHz, 500kHz |
| Khu vực bảo vệ môi trường | Hoàn toàn chống thời tiết |
| Nhiệt độ hoạt động | -4 ° đến 185 ° F / -20 ° C đến 85 ° C |
A.Giám sát động vật có vú ở đại dươngvới thiết bị thu âm dưới nước
LiDAR nổi của chúng tôi có thể được trang bị với một thiết bị thu âm dưới nước, kỹ thuật số Hyd TP-1. Nó được thiết kế để truyền dữ liệu kỹ thuật số trong thời gian thực để lưu trữ từ xa, xử lý,và/hoặc hình dungThiết bị này có khả năng xử lý nội bộ cho phép, thay vào đó, để luồng kết quả như phân tích quang phổ.TP-1 hydrophone là lý tưởng cho sự tích hợp vào giám sát phao hoặc hệ thống sẵn có, hoặc nó có thể được kết nối trực tiếp với máy tính.
Đặc điểm
Máy điện thoại kỹ thuật số này có một bộ khuếch đại trước kết hợp với một bộ khuếch đại gia tăng có thể lập trình (PGA) với 7 mức gia tăng khác nhau,để điều chỉnh dễ dàng độ nhạy tổng thể theo các tín hiệu đến dự kiếnThiết bị được trang bị một bộ chuyển đổi analog-độ số với một loạt các tốc độ lấy mẫu có thể lựa chọn lên đến 312500 mẫu mỗi giây ở 24 bit.TP-1 là một điện thoại thủy lực dựa trên đo từ xa có giao diện Ethernet 10/100 MBit / s, cho phép kết nối trực tiếp với máy tính, hoặc với mạng có dây hoặc không dây để truyền dữ liệu theo thời gian thực đến một máy khách có thể xử lý dữ liệu âm thanh để lưu trữ, xử lý,và/ hoặc hình dungMột cáp điện / Ethernet cho nguồn cung cấp điện và thông tin liên lạc hai chiều có thể được cung cấp.
Máy thủy lực kỹ thuật số TP-1 có khả năng xử lý nội bộ, trong đó phân tích dữ liệu dựa trên FFT có thể được thực hiện
ra và kết quả có thể được cung cấp thông qua một liên kết hàng loạt tốc độ thấp.
Nó có nhiều cấu hình khác nhau, bao gồm tần số lấy mẫu có thể chọn, độ nhạy có thể lập trình và dữ liệu âm thanh
chế độ xử lý.
Thông số kỹ thuật
| Tần số lấy mẫu | 36.3, 67.878.1, 119.8180.2, 156.3, 312,5 ksps (có thể chọn) |
| Độ phân giải mẫu | 24 bit |
| Nhóm nhạc âm thanh có thể sử dụng | 1 Hz đến 150 kHz |
| Nhận được sự nhạy cảm | -165 đến -129 dB re 1 V/uPa ở 80 kHz (1x gain) |
| Bộ khuếch đại tăng cường có thể lập trình | 1x, 2x, 4x, 8x, 16x, 32x, 64x |
| Phạm vi mức áp suất âm thanh đầu vào | Tối đa 200 dB re 1 uPa |
| Cung cấp điện | 12 đến 24 VDC |
| Độ sâu hoạt động | Tối đa 100 m |
| Kích thước vỏ | 60 x 310 mm (chiều kính x chiều dài) |
| Tài liệu vụ án | Delrin |
| Trọng lượng | 0.5 kg (trong nước), 1 kg (trong không khí) |
| Phạm vi nhiệt độ hoạt động | 0 °C đến 40 °C |
Mặc dù rủi ro của việc xây dựng và vận hành các trang trại gió ở các địa điểm dễ bị thời tiết khắc nghiệt, nhiều trang trại gió ngoài khơi của Trung Quốc được phát triển ở các khu vực có nguy cơ cao.Tuy nhiên bão và các sự kiện cực đoan khác có thể đặt ra những thách thức to lớn cho gió và các chiến dịch đo lường đại dương mà không có sự chuẩn bị thích hợpLà nhà lãnh đạo thị trường ở Trung Quốc, Blue Aspirations hệ thống Lidar nổi được thiết kế để giải quyết chính xác những thách thức này.pin nhiên liệu để bổ sung năng lượng từ các tấm pin mặt trời và tuabin gióĐể bảo vệ thêm, thân tàu cũng kết hợp trọng lượng đối kháng lớn và khả năng nổi dư thừa làm giảm nguy cơ lật hoặc chìm.Khả năng chống lại cơn bão thực sự mạnh mẽ chỉ có thể đến từ thiết kế cấu trúc vững chắc, thiết kế hệ thống dư thừa, và hỗ trợ hoạt động siêng năng.
CHABA CHABA CHABA CHABA
Vào ngày 1 tháng 7 năm 2022, cơn bão Chaba đã đi qua một địa điểm tiềm năng để phát triển trang trại gió ngoài khơi ở Biển Đông.Trang web là giữa một chiến dịch đo gió sử dụng một tiêu chuẩn công nghiệp ZX 300M Lidar tích hợp vào một Blue Aspirations FLiDAR.
Bão Chaba bắt nguồn từ phía nam và hướng về phía tây bắc trong vài ngày trước khi đổ bộ vào tỉnh Quảng Đông.Tốc độ gió tối đa 170 km/hMặc dù những điều kiện khắc nghiệt này, đơn vị của chúng tôi vẫn tiếp tục hoạt động hiệu quảđạt được sự sẵn có dữ liệu cho tất cả các chiều cao đo lường ở mức 100%, đánh dấu lần thứ ba hệ thống Lidar nổi này tiếp tục hoạt động mà không có vấn đề giữa các điều kiện bão.
Chúng tôi muốn bao gồm trong tài liệu này một tóm tắt các báo cáo từ khách hàng của chúng tôi hoặc từ các bên thứ ba được khách hàng của chúng tôi chỉ định hỗ trợ các tuyên bố về độ chính xác và tính sẵn có của dữ liệu.
Một bản tóm tắt về kết quả chính được cung cấp dưới đây.
| Khách hàng | Tên dự án | Lôi vàLiDARMô hình | Ghi chú | Người phát hành báo cáo | Thời gian | Các phát hiện chính |
| Những khát vọng xanh |
Carbon Trust Bản đồ hành trình OWA Giai đoạn 2 Kiểm tra (Dundee, Scotland) |
BA-FLS-NX5, ZX 300M x 1; Windcube ngoài biển V2 x1
|
Vùng ngoài khơi Mast Met Inch Cap
|
Dịch vụ Oldbaum từ Vương quốc Anh (3 bên chứng nhận). DNV sẽ xem xét báo cáo cuối cùng |
2023.3 - 2023.9 |
Báo cáo đánh giá giai đoạn 2 cho Windcube: Thời gian: 77 ngày;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: >99,2% cho tất cả các chiều cao đo Độ chính xác dữ liệu ((Tốc độ gió): > 2m/s: R2> 0.991, Độ nghiêng: 0,995 ~ 1.001 4~16m/s: R2> 0.985, Độ nghiêng: 0,988 ~ 1.001 Độ chính xác của dữ liệu ((Hướng gió): 91m: R2>0.998, Độ nghiêng: 1.003, 101m: R2>0.998, Độ nghiêng: 1.003, 111m:R2>0.998, Độ nghiêng: 1.003, |
| Trung Quốc ba hẻm núi |
Yangjiang, Quảng Đông |
BA-FLS-NX5, ZX 300M |
Vùng ngoài khơi Mast Met |
Màu xanh Athổi |
2021 |
Thời gian: 2 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: >99,98% cho tất cả các chiều cao đo Độ chính xác dữ liệu ((Tốc độ gió): > 2m/s: R2> 0.9959, Độ nghiêng: 0,9964 ~ 1.0096 4~16m/s: R2> 0.9921, Độ nghiêng: 0,9986 ~ 1.0122 Độ chính xác của dữ liệu ((Hướng gió): 50m: R2 >0.9987, Độ nghiêng: 1.0125, Offset:-1.9075 100m: R2 >0.9986, Độ nghiêng: 1.0198, Offset:-1.4955 |
| Trung Quốc ba hẻm núi |
Yangjiang, Quảng Đông |
BA-FLS-NX5, Molas B300M |
Vùng ngoài khơi Mast Met |
Thượng Hải Viện |
2022 |
Thời gian: 2 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: > 98,5% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.99, Độ nghiêng: 1,00~1.01 4~16m/s: R2 > 0.99, Độ nghiêng: 1,00~1.02 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.97, Độ nghiêng: 1.03, Offset: -1.3 |
| Những khát vọng xanh |
Nguyên mẫu xác nhận, Zhoushan, gần bờ biển |
BA-FLS-2.4, ZX 300M |
ZX cố định 300m |
DNVGL | 2019 |
Thời gian:1 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: >97% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.994, Độ nghiêng: 0,994 ~ 1.003 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.999, Độ nghiêng: 0.998-1.002, Tiến độ: -0.83 ~ 0.04 |
| Huarun |
Cangnan, Zhejiang |
BA-FLS-NX5, ZX 300M |
Vùng ngoài khơi Mast Met |
Huarun | 2020 |
Thời gian:1 tháng;Hệ thốngkhả dụng:100% Dữ liệukhả dụng: > 96,24% cho tất cả các độ cao đo lường ngoại trừ 120m (Lưu ý: 91,31%, một số ngày có sương mù) Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.9918, Độ nghiêng: 0,9889 ~ 1.0283 4~16m/s: R2 > 0.9851, Độ nghiêng: 0.9851 ~ 0.9938 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.9981, Độ nghiêng: 0.9826 ~ 0.9961, Offset: -0.758 ~ 1.4559 |
|
Thượng Hải Viện |
Nanhui, Thượng Hải |
BA-FLS-NX5, ZX 300M |
Chắc chắn sàn ZX 300 |
Màu xanh Ước mong |
2020 |
Thời gian: 2 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng:>99,7% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió, > 2m/s và 4~16m/s): R2 > 0.97, Độ nghiêng: 0,98 ~ 1.02 Lưu ý: nền tảng LiDAR có một vấn đề nghiêm trọng với hướng gió do đó hướng gió không được so sánh |
|
Sức mạnh Trung Quốc |
Shantou |
BA4.1S, ZX 300M |
2020 |
Thời gian: 2 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: >99,0% đối với tất cả các chiều cao đo |
