Các phép đo biển thế hệ tiếp theo

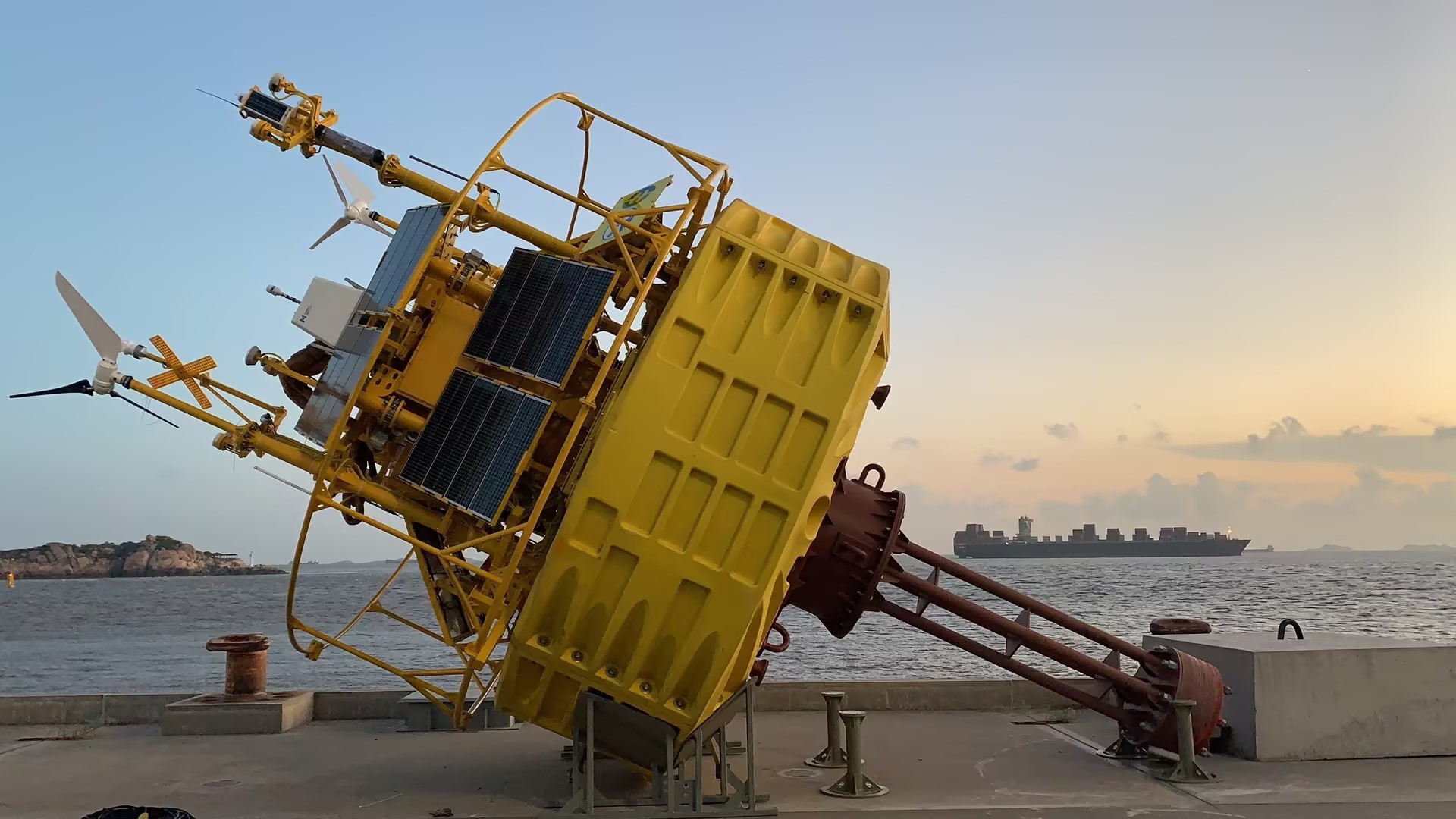

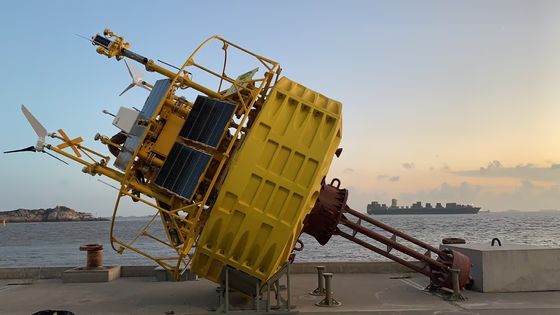

Hệ thống LiDAR nổi, LiDAR kép
Công nghệ nhanh, chính xác và đáng tin cậy cho phát triển gió ngoài khơi dựa trên dữ liệu.
Blue Aspirations được thành lập để đẩy nhanh việc áp dụng năng lượng tái tạo trên toàn cầu bằng cách khai thác sức mạnh của dữ liệu.và một đội ngũ có hơn một thập kỷ kinh nghiệm trong ngành công nghiệp năng lượng tái tạo, chúng tôi hợp tác với các khách hàng chia sẻ niềm đam mê về tính bền vững và tham vọng của chúng tôi để giải quyết những thách thức của thế kỷ tới.
Độ tin cậy là đặc điểm quan trọng nhất của bất kỳ hệ thống Lidar nổi nào và là một nguyên tắc cốt lõi của triết lý thiết kế Blue Aspirations.Dựa trên chuyên môn của nhóm chúng tôi về các nguyên tắc thiết kế từ ngành công nghiệp viễn thôngMô hình thương mại cũng được thiết kế lặp đi lặp lại bằng cách sử dụng mô phỏng để mô hình hóa đường lối thất bại và loại bỏ điểm thất bại duy nhất.Các ví dụ chính về cách các nguyên tắc này được thể hiện trong hệ thống Lidar nổi bao gồm::
Vì chuyển động của phao ảnh hưởng đến các phép đo hướng gió và tốc độ gió của LiDAR, hệ thống Blue Aspirations được trang bị cảm biến chuyển động để thu thập dữ liệu độ cao và cán,và các cảm biến hướng và DGPS để có được thông tin hướng chính xác. thuật toán được cấp bằng sáng chế của chúng tôi sau đó sử dụng một phương pháp chiếu để điều chỉnh dữ liệu tốc độ gió LiDAR đến mặt phẳng ngang thích hợp.Bằng cách tính toán góc cài đặt LiDAR di chuyển từ cảm biến hướng, hệ thống cũng có thể chuyển đổi dữ liệu hướng gió thu thập được sang góc chính xác.
| Các mô-đun | Chi tiết |
| Lôi |
-Cánh kính: 5m - Chiều cao: 9m - Trọng lượng: 14t - Khả năng nổi: 10t -Cấu trúc: nhiều tủ - Vật liệu: PE, thép carbon, thép không gỉ |
| Hệ thống đậu(1) |
- Độ sâu nước: > 5m - Anchor: Anchor xi măng 12t và/hoặc Anchor sức mạnh giữ cao - Định giá: Định giá một điểm với chuỗi DIN5683-II - Có thể điều chỉnh để phù hợp với các yêu cầu cụ thể của địa điểm bao gồm độ sâu nước lớn hơn - Hệ thống đậu nhiều cũng có sẵn |
| Hệ thống điều khiển |
- PLC công nghiệp - hoặc bộ điều khiển của BA |
| LiDAR |
- LiDAR:DLiDAR(bên mặc định); - ZX 300M, Windcube phiên bản ngoài khơi, Molas 300M |
| Cung cấp điện |
- Công suất pin: tổng cộng 60kwh trong nhiều nhóm; -Động cơ gió: 2 × 350W - Bảng năng lượng mặt trời: 1600W, nhiều nhóm |
| Hệ thống định vị |
- AIS × 1 - Máy phản xạ radar × 2 Đèn dẫn đường phù hợp với IALA1 × 1 Hỗ trợ đèn dẫn đường kép nhưng cần đáp ứng yêu cầu của cơ quan địa phương |
| Hệ thống định vị |
- Hướng: 0-360° -Chính xác hướng: 0.09° (2m đường cơ bản) - Chọn vị trí chính xác: 0,5m (phẳng, chế độ SBAS) |
| Cảm biến chuyển động | Cảm biến GNSS-INS × 2 hoặc cảm biến GNSS-INS × 1 và cảm biến MRU × 1 |
| Hệ thống truyền thông |
- Các mô-đun SAT: Iridium SBD × 1, các mô-đun dữ liệu SAT băng thông rộng khác (không cần); - Mạng di động: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; Kết nối Ethernet cục bộ |
| Thu thập dữ liệu |
- PC công nghiệp kép -Giao diện: serial×6, Ethernet×2 |
| Cảm biến thủy triết |
- Doppler hiện tại cảm biến - Cảm biến sóng và cảm biến độ sâu nước Cảm biến độ mặn và nhiệt độ nước |
Thông số kỹ thuật LiDARS
| 1 | Các thông số đo | |
| 1.1 | Độ cao đo (phạm vi) | 30m~300m |
| 1.2 | Lớp đo | 12 |
| 1.3 | Phạm vi đo tốc độ gió | 0m/s75m/s |
| 1.4 | Độ chính xác đo tốc độ gió | 0.1m/s |
| 1.5 | Phạm vi đo hướng gió | 0°360° |
| 1.6 | Độ chính xác đo hướng gió | 1° |
| 1.7 | Công suất lưu trữ dữ liệu | > 5 năm |
| 1.8 | Giao thông dữ liệu | Vệ tinh, 4G, wifi |
| 2 | Điều kiện làm việc | |
| 2.1 | Nguồn cung cấp điện | 24V DC,90 ~ 270V AC |
| 2.2 | Tiêu thụ năng lượng | 60W |
| 2.3 | Phạm vi độ ẩm làm việc | 0% đến 100% |
| 2.4 | Phạm vi nhiệt độ hoạt động | -40 °C ~ 50 °C |
| 2.5 | Mức độ bảo vệ | IP67 |
| 2.6 | An toàn mắt | Lớp 1M ((EN60825-1) |
| 3 | Giấy chứng nhận | DNV-GL/DTU/WINDGUARD/ETL/CE/ |
Hệ thống LiDAR nổi Blue Aspirations được trang bị:
· Sơn biển màu vàng;
· Biểu tượng chữ X màu vàng;
· đèn hiệu ánh sáng màu vàng với tần số xung đặc biệt cho một hệ thống thu thập dữ liệu đại dương;
· Hệ thống nhận dạng tự động;
· Máy phản xạ radar; và
· Tất cả các phương tiện đánh dấu và hướng dẫn bổ sung theo yêu cầu của các quy định địa phương.
Dưới đây là một cấu hình điển hình, tuy nhiên mỗi hệ thống được điều chỉnh để đáp ứng các yêu cầu địa phương.
Đèn dẫn đường
Phạm vi: 5NM
Chữ thập
