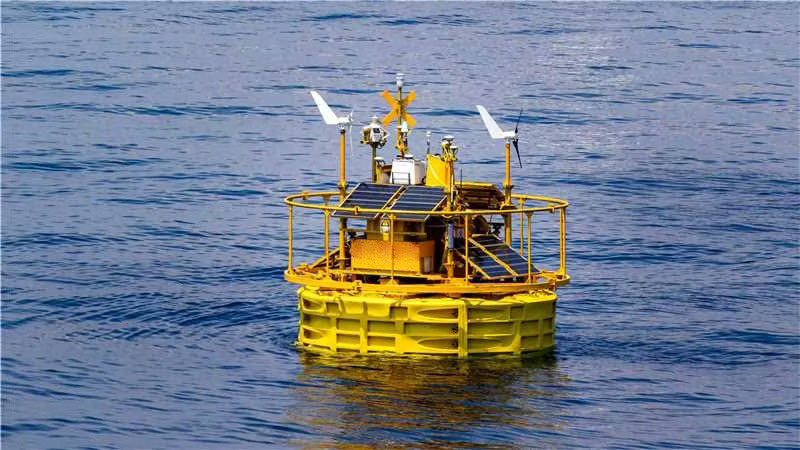

Độ tin cậy là tính năng quan trọng nhất của bất kỳ hệ thống Lidar nổi nào và là một nguyên lý cốt lõi của triết lý thiết kế Blue Aspirations.Dựa trên chuyên môn của nhóm chúng tôi về các nguyên tắc thiết kế từ ngành công nghiệp viễn thôngMô hình thương mại cũng được thiết kế lặp đi lặp lại bằng cách sử dụng mô phỏng để mô hình hóa đường lối thất bại và loại bỏ điểm thất bại duy nhất.Các ví dụ chính về cách các nguyên tắc này được thể hiện trong hệ thống Lidar nổi bao gồm::
Vì chuyển động của phao ảnh hưởng đến các phép đo hướng gió và tốc độ gió của LiDAR, hệ thống Blue Aspirations được trang bị cảm biến chuyển động để thu thập dữ liệu độ cao và cán,và các cảm biến hướng và DGPS để có được thông tin hướng chính xác. thuật toán được cấp bằng sáng chế của chúng tôi sau đó sử dụng một phương pháp chiếu để điều chỉnh dữ liệu tốc độ gió LiDAR đến mặt phẳng ngang thích hợp.Bằng cách tính toán góc cài đặt LiDAR di chuyển từ cảm biến hướng, hệ thống cũng có thể chuyển đổi dữ liệu hướng gió thu thập được sang góc chính xác.
| Các mô-đun | Chi tiết |
| Lôi |
-Cánh kính: 5m - Chiều cao: 9m - Trọng lượng: 14,5t - Net Buoyant: 10,5t -Cấu trúc: nhiều tủ - Vật liệu: PE, thép carbon, thép không gỉ |
| Hệ thống đậu |
- Độ sâu nước: > 5m - Anchor: khối xi măng và/hoặc neo đậu - Đốt tàu: Đốt tàu một điểm - Có thể điều chỉnh để phù hợp với các yêu cầu cụ thể của địa điểm bao gồm độ sâu nước sâu - Hệ thống đậu nhiều cũng có sẵn |
| Hệ thống điều khiển |
- PLC công nghiệp - hoặc bộ điều khiển của BA |
| LiDAR |
- LiDAR:DLiDAR(bên mặc định) ( Phiên bản ngoài khơi của Windcube; ZX 300M, Movelaser B300M) |
| Cung cấp điện |
- Công suất pin: tổng cộng 60kwh trong nhiều nhóm; - Máy tuabin gió: 2 × 350W; - Các tấm pin mặt trời: 1600W, nhiều nhóm; - pin nhiên liệu: 2x110W với nhiên liệu 224L ((không cần thiết) |
| Hệ thống định vị |
- AIS × 1 - Máy phản xạ radar × 2 -IALA phù hợp đèn dẫn đường1 × 1 Hỗ trợ dẫn đường hai chiều nhưng cần phải đáp ứng yêu cầu của chính quyền địa phương |
| Hệ thống định vị |
- Hướng: 0-360° -Chính xác hướng: 0.09° (2m đường cơ bản) - Chọn vị trí chính xác: 0,5m (phẳng, chế độ SBAS) |
| Cảm biến chuyển động | Cảm biến GNSS-INS × 2 hoặc cảm biến GNSS-INS × 1 và cảm biến MRU × 1 |
| Hệ thống truyền thông |
- Các mô-đun SAT: Iridium SBD × 1, các mô-đun dữ liệu SAT băng thông rộng khác (không cần); - Mạng di động: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; Kết nối Ethernet cục bộ |
| Thu thập dữ liệu |
- PC công nghiệp kép -Giao diện: serial×6, Ethernet×2 |
|
Cảm biến thủy triết (không cần thiết) |
- Doppler hiện tại cảm biến - Cảm biến sóng và cảm biến độ sâu nước Cảm biến độ mặn và nhiệt độ nước |
Mặc dù rủi ro của việc xây dựng và vận hành các trang trại gió ở các địa điểm dễ bị thời tiết khắc nghiệt, nhiều trang trại gió ngoài khơi của Trung Quốc được phát triển ở các khu vực có nguy cơ cao.Tuy nhiên, bão và các sự kiện cực đoan khác có thể đặt ra những thách thức to lớn cho các chiến dịch đo gió và giữa đại dương nếu không có sự chuẩn bị thích hợpLà nhà lãnh đạo thị trường ở Trung Quốc, Blue Aspirations hệ thống LiDAR nổi được thiết kế để giải quyết chính xác những thách thức này.pin nhiên liệu để bổ sung năng lượng từ các tấm pin mặt trời và tuabin gióĐể bảo vệ thêm, thân tàu cũng kết hợp trọng lượng đối kháng lớn và khả năng nổi dư thừa làm giảm nguy cơ lật hoặc chìm.Khả năng chống bão thực sự mạnh mẽ chỉ có thể đến từ sự kết hợp của thiết kế cấu trúc vững chắc, thiết kế hệ thống dư thừa và hỗ trợ hoạt động cẩn thận.
CHABA CHABA CHABA CHABA
Vào ngày 1 tháng 7 năm 2022, cơn bão Chaba đã đi qua một địa điểm tiềm năng để phát triển trang trại gió ngoài khơi ở Biển Đông.Các trang web đã ở giữa một chiến dịch đo gió sử dụng một tiêu chuẩn công nghiệp ZX 300M LiDAR tích hợp vào một Blue Aspirations FLiDAR.
Bão Chaba bắt nguồn từ phía nam và hướng về phía tây bắc trong vài ngày trước khi cuối cùng chạm đất ở tỉnh Quảng Đông.Chaba mang đến tốc độ gió tối đa khoảng 140 km/hMặc dù những điều kiện khắc nghiệt này, đơn vị của chúng tôi vẫn hoạt động hiệu quảđạt được sự sẵn có dữ liệu cho tất cả các chiều cao đo lường ở mức 100%, đánh dấu lần thứ ba trong đó hệ thống LiDAR nổi này tiếp tục hoạt động mà không có vấn đề giữa các điều kiện bão.
DOKSURI TYPHOON CASE STUDY
Vào sáng sớm ngày 28 tháng 7,2023, một trong những LiDAR nổi của chúng tôi đối mặt với siêu bão "DOKSURI" trực tiếp và sống sót thành công như mong đợi.đã ghi lại toàn bộ quá trình của cơn bão đi qua. DOKSURI được tạo ra ở Thái Bình Dương và đi qua Philippines, tích lũy năng lượng liên tục và đạt đến sức mạnh gió tối đa cấp 17,tấn công FLS của chúng tôi và hạ cánh ở tỉnh Phúc Kiến của Trung QuốcTheo Trung tâm Khí tượng Quốc gia Trung Quốc, tốc độ gió mặt đất tối đa đạt 58 m/s, có nghĩa là đây là một trong những cơn bão mạnh nhất trải qua ở Trung Quốc trong những năm gần đây.Đây là một trải nghiệm bão mạnh mẽ khác của LiDAR nổi BA-FLS-NX5 sau cơn bão Talim ở tỉnh Quảng Đông năm nay.
Chúng tôi đã truyền dữ liệu và hình ảnh trở lại ngay sau khi cơn bão đi qua, chúng tôi rất tự hào rằng LiDAR nổi BA-FLS-NX5 hoạt động cực kỳ tốt trong những mối nguy hiểm cực đoan như vậy.Hệ thống và tính sẵn sàng dữ liệu cả hai giữ 100% và hệ thống điện áp vẫn ổn định trên 25VTất cả những điều này phải được quy cho mức độ viễn thông của thiết kế dư thừa. một trong những tuabin gió đã bị hư hại trong cơn bão,nhưng thiết kế nguồn cung cấp năng lượng dư thừa đủ an toàn hệ thống mà không có rủi ro.
Dưới đây là số liệu thống kê chi tiết về tính sẵn có dữ liệu cho tất cả các chiều cao:
Hình dưới đây cho thấy điện áp hệ thống được duy trì trên 25V.
Hình dưới đây là sơ đồ sơ đồ của FLS trôi dạt trong cơn bão.
Chúng tôi muốn bao gồm trong tài liệu này một bản tóm tắt các báo cáo từ khách hàng của chúng tôi hoặc từ các bên thứ ba được khách hàng của chúng tôi chỉ định, hỗ trợ các tuyên bố về độ chính xác và tính sẵn có của dữ liệu.
Một bản tóm tắt về kết quả chính được cung cấp dưới đây.
| Khách hàng | Tên dự án | Lôi vàLiDAR Mô hình | Ghi chú | Người phát hành báo cáo | Thời gian | Các phát hiện chính |
| Những khát vọng xanh |
Carbon Trust Bản đồ hành trình OWA Giai đoạn 2 Kiểm tra (Dundee, Scotland) |
BA-FLS-NX5, ZX 300M x 1; Windcube ngoài biển V2 x1
|
Vùng ngoài khơi Mast Met Inch Cap
|
Dịch vụ Oldbaum từ Vương quốc Anh (3 bên chứng nhận). Báo cáo cuối cùng sẽ được xem xét bởi DNV |
2023.3 - 2023.9 |
Báo cáo đánh giá giai đoạn 2 cho Windcube: Thời gian: 6 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: > 98,77% cho tất cả các chiều cao đo Độ chính xác dữ liệu ((Tốc độ gió): > 2m/s: R2> 0.995, Độ nghiêng: 0.990 ~ 0.991 4~16m/s: R2> 0.985, Độ nghiêng: 0,995 ~ 1.000 Độ chính xác của dữ liệu ((Hướng gió): 91m: R2>0.999, Độ nghiêng: 1.003, 101m:R2>0.999, Độ nghiêng: 1.003, 111m:R2>0.998, Độ nghiêng: 1.003 Báo cáo đánh giá giai đoạn 2 cho ZX300M: Thời gian: 6 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: > 96,3% cho tất cả các chiều cao đo Độ chính xác dữ liệu ((Tốc độ gió): > 2m/s: R2> 0.989, Độ nghiêng: 0.988 ~ 0.992 4~16m/s: R2> 0.981, Độ nghiêng: 0.988 ~ 0.991 Độ chính xác của dữ liệu ((Hướng gió): 91m: R2>0.992, Độ nghiêng: 1.002, 101m:R2>0.991, Độ nghiêng: 1.003, 111m:R2>0.987, Độ nghiêng: 1.003 |
| Trung Quốc ba hẻm núi |
Yangjiang, Quảng Đông |
BA-FLS-NX5, ZX 300M |
Vùng ngoài khơi Mast Met |
Màu xanh Athổi |
2021 |
Thời gian: 2 tháng;Hệ thốngkhả dụng100% Dữ liệukhả dụng: >99,98% cho tất cả các chiều cao đo Độ chính xác dữ liệu ((Tốc độ gió): > 2m/s: R2> 0.9959, Độ nghiêng: 0,9964 ~ 1.0096 4~16m/s: R2> 0.9921, Độ nghiêng: 0,9986 ~ 1.0122 Độ chính xác của dữ liệu ((Hướng gió): 50m:R2 >0.9987, Độ nghiêng: 1.0125, Offset:-1.9075 100m:R2 >0.9986, Độ nghiêng: 1.0198, Offset:-1.4955 |
| Trung Quốc ba hẻm núi |
Yangjiang, Quảng Đông |
BA-FLS-NX5, Molas B300M |
Vùng ngoài khơi Mast Met |
Thượng Hải Viện |
2022 |
Thời gian: 2 tháng;Hệ thốngkhả dụng100% Dữ liệukhả dụng: > 98,5% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.99, Độ nghiêng: 1,00~1.01 4~16m/s: R2 > 0.99, Độ nghiêng: 1,00~1.02 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.97, Độ nghiêng: 1.03, Offset: -1.3 |
| Những khát vọng xanh |
Nguyên mẫu xác nhận, Zhoushan, gần bờ biển |
BA-FLS-2.4, ZX 300M |
ZX cố định 300m |
DNV GL | 2019 |
Thời gian:1 tháng;Hệ thốngkhả dụng: 100% Dữ liệukhả dụng: >97% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.994, Độ nghiêng: 0,994 ~ 1.003 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.999, Độ nghiêng: 0.998-1.002, Tiến độ: -0.83 ~ 0.04 |
| Huarun |
Cangnan, Zhejiang |
BA-FLS-NX5, ZX 300M |
Vùng ngoài khơi Mast Met |
Huarun | 2020 |
Thời gian:1 tháng;Hệ thốngkhả dụng:100% Dữ liệukhả dụng: > 96,24% cho tất cả các độ cao đo lường ngoại trừ 120m (Lưu ý: 91,31%, một số ngày có sương mù) Độ chính xác của dữ liệu(Tốc độ gió): > 2m/s: R2 > 0.9918, Độ nghiêng: 0,9889 ~ 1.0283 4~16m/s: R2 > 0.9851, Độ nghiêng: 0.9851 ~ 0.9938 Độ chính xác của dữ liệu(Hướng gió): R2 > 0.9981, Độ nghiêng: 0.9826 ~ 0.9961, Offset: -0.758 ~ 1.4559 |
|
Thượng Hải Viện |
Nanhui, Thượng Hải |
BA-FLS-NX5, ZX 300M |
Chắc chắn sàn ZX 300 |
Màu xanh Ước mong |
2020 |
Thời gian: 2 tháng;Hệ thốngkhả dụng100% Dữ liệukhả dụng:>99,7% đối với tất cả các chiều cao đo Độ chính xác của dữ liệu(Tốc độ gió, > 2m/s và 4~16m/s): R2 > 0.97, Độ nghiêng: 0,98 ~ 1.02 Lưu ý: nền tảng LiDAR có một vấn đề nghiêm trọng với hướng gió, do đó hướng gió không được so sánh |
|
Sức mạnh Trung Quốc |
Shantou |
BA4.1S, ZX 300M |
Sức mạnh Trung Quốc |
2020 |
Thời gian: 3 tháng;Hệ thốngkhả dụng100% Dữ liệukhả dụng: >99,0% đối với tất cả các chiều cao đo |
A.BÁO GIÁO
Trong quan hệ đối tác với chín nhà phát triển gió ngoài khơi, Carbon Trust đã khởi động chương trình tăng tốc gió ngoài khơi (OWA) và vào đầu năm 2014,OWA đã phát hành lộ trình LiDAR nổi của mình để được chấp nhận thương mại (hành trình OWA)Bản lộ trình OWA phác thảo các yêu cầu hệ thống LiDAR nổi phải đáp ứng để thuộc về một trong ba giai đoạn trưởng thành riêng biệt:
Giai đoạn I: Điểm khởi đầu;
Giai đoạn II: trước khi thương mại hóa; và
Giai đoạn III: Thương mại.
Tuy nhiên, BA FLS hiện đang đáp ứng các yêu cầu cho Giai đoạn I,FLS BA đã đáp ứng các yêu cầu về tính sẵn có theo Giai đoạn III cho hơn 30 chiến dịch với FLS được trang bị hai LiDAR.
Giai đoạn II và III bao gồm các yêu cầu về độ chính xác và tính sẵn có cao cùng với bằng chứng về nhiều chiến dịch xác minh lâu dài và ngắn hạn thành công đối với các tài liệu tham khảo đáng tin cậy.Trong một nỗ lực để cung cấp niềm tin lớn hơn cho khách hàng và đối tác của mình, Blue Aspirations đã đưa ra lộ trình chiến lược sau đây để đạt được phân loại giai đoạn II và giai đoạn III của lộ trình OWA.
B. Giai đoạn II của OWAVà Giai đoạn IIIYêu cầu
Các yêu cầu về tính sẵn sàng và độ chính xác dữ liệu giai đoạn II và giai đoạn III của lộ trình OWA là như sau:
Có sẵn
| KPI | Định nghĩa | Các tiêu chí chấp nhận | |
| Thực hành tốt nhất, giai đoạn 3 | Giai đoạn tối thiểu 2, chỉ | ||
| MSA1M | Tính sẵn có hệ thống hàng tháng | ≥95% | ≥ 90% |
| OSACA | Tính sẵn có toàn bộ hệ thống | ≥97% | ≥95% |
| MPDA1M | Tính sẵn có dữ liệu sau khi xử lý hàng tháng | ≥ 85% | ≥ 80% |
| OPDACA | Có sẵn dữ liệu sau khi xử lý | ≥ 90% | ≥ 85% |
Độ chính xác
| KPI | Định nghĩa | Các tiêu chí chấp nhận | |
| Thực hành tốt nhất, giai đoạn 3 | Giai đoạn tối thiểu 2, chỉ | ||
| Xmws | Tốc độ gió | 0.98 102 | 0.97 103 |
| R2mws | Tốc độ gió √ hệ số xác định | >0.98 | > 0.97 |
| Mmwd | Hướng gió trung bình ️ độ dốc | 0.97 103 | 0.95 105 |
| Tắtmwd | Hướng gió trung bình Offset | < 5° | < 10° |
| R2mwd | Hướng gió ∆ Điểm xác định | > 0.97 | > 0.95 |
OWA yêu cầu tất cả các hệ thống giai đoạn II và giai đoạn III phải hoàn thành các chiến dịch đáp ứng các tiêu chí về thời gian và tần suất sau:
| # | Giai đoạn 2 Mô tả yêu cầu | Số tháng cần thiết | Số lượng chiến dịch cần thiết |
| 1 | Xác thực hiệu suất LIDAR trên bờ trong một khung tham chiếu cố định | Thời gian cần thiết để lấp đầy tất cả các thùng chứa gió | 1 |
| 2 | Xác thực hiệu suất LIDAR nổi ngoài khơi trong điều kiện năng động | 6 | 1 |
C.Tình trạng hiện tại
Blue Aspirations đã thực hiện xác minh Giai đoạn 2 của OWA vào đầu tháng 3 năm 2023 bên cạnh cột tàu Inch Cape ở Scotland.Hệ thống duy trì một tình trạng sức khỏe rất tốt ngay cả khi cung cấp năng lượng cho hai LiDAR ((Windcube phiên bản V2 ngoài khơi và ZX 300M) đồng thời trong hơn sáu thángBáo cáo xác minh loại giai đoạn 2 cơ bản đã được cung cấp bởi các dịch vụ chứng nhận bên thứ ba Oldbaum của Anh.
Thời gian đánh giá là 10-03-2023 đến 10-09-2023 (6 tháng).WindcubeSự sẵn có dữ liệu LiDAR trên tất cả các độ cao đã kết thúc98.77%, trong khiZXđã hết rồi.96.31%.
Và đây là kết quả dữ liệu so sánh với KPI Giai đoạn 2 cho cả hai LiDAR.
Tất cả các KPI đáp ứng các tiêu chí thực hành tốt nhất giai đoạn 2.
Báo cáo cuối cùng cũng sẽ được DNV xem xét.
D.ROADMAPđến STAGE3
Chúng ta sẽ không dừng lại ở giai đoạn 2, chúng ta sẽ đi xa hơn đến giai đoạn 3.
| Yêu cầu về xác minh loại, phân loại và dự án trước khi thương mại hóa cho giai đoạn 3 |
Kế hoạch và hành động |
| Giai đoạn 2 Kiểm tra kiểu FL |
Số 1 của BA-FLS-NX5 so sánh với Inch Cape met mast for Stage 2 FL Type Verification (In Progress in Scotland). Có thể được tính là 1 trong 3 thử nghiệm dài và có thể được tính đến các thử nghiệm phân loại. |
|
FL Unit Verification (3 thử nghiệm dài và 3 thử nghiệm ngắn) |
Ba thử nghiệm dài ((Có thể tính đến thử nghiệm phân loại): 1. số 1 của BA-FLS-NX5 đang tiến hành giai đoạn 2 với đáp mast Inch Cape ở Scotland 2. số 1 của BA-FLS-NX5 sẽ được so sánh với số 2 cột mực trong hơn 3 tháng trong năm tới (( số 2 cột mực sẽ được đề nghị bởi bên thứ ba). 3Số 2 của BA-FLS-NX5 sẽ được so sánh với số 2 trên cột cao hơn 3 tháng trong năm tới. Ba thử nghiệm ngắn: 4Số 3 của BA-FLS-NX5 đã được triển khai tại tỉnh Giang Tô của Trung Quốc và đang tiến hành thử nghiệm ngắn hạn về xác minh đơn vị. 5.Các thử nghiệm ngắn khác 2 sẽ được so sánh với một nền tảng cố định trước khi 2 dự án thương mại cụ thể ((Pre-validation trong một tháng) hoặc chúng tôi sẽ triển khai 2 của BA-FLS-NX5 trực tiếp cho xác minh đơn vị |
|
FL Offshore Classification (3 thử nghiệm dài) |
Tất cả 3 thử nghiệm xác minh đơn vị FL dài này có thể được tính vào các thử nghiệm phân loại ngoài khơi FL. |
| Việc triển khai dự án thương mại sớm |
5 lần triển khai trong hơn một năm. Chúng tôi thực sự có hơn 30 dự án thương mại ở Trung Quốc và hơn 5 dự án mà FLS đã chạy hơn 1 năm với hơn 95% dữ liệu có sẵn.Chúng tôi vẫn cần phải tuân theo lộ trình OWA để được giám sát bởi một bên thứ ba để chứng minh điều đó.Và chúng tôi sẽ tìm thấy DNV, UL hoặc bên thứ ba khác để thực hiện công việc cho các dự án thương mại sau. |
